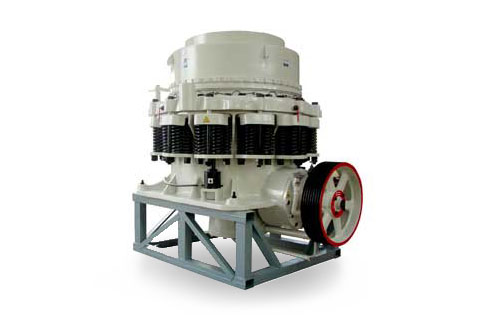

SDY系列彈簧圓錐破碎機

SDY系列彈簧圓錐破碎機結構合理，破碎原理及技術參數優秀，運轉可靠，運行成本低。具有大破碎力，生產效率高、產量高的特點。

進料粒度：B型 87-460mm / D型 37-170mm

生產能力：B型 46-1642t/h / D型 27-720t/h

應用領域：冶金、建筑、水電、交通、化工、建材等行業

適用物料：河卵石、石灰石、白云石、花崗巖、流紋巖、輝綠巖

獲取產品報價

咨詢熱線：021-58205268

SDY系列彈簧圓錐破碎機產品特點

結構合理，破碎原理及技術參數優秀，運轉可靠，運行成本低。
具有大破碎力，生產效率高、產量高。
彈簧保險系統可靠，能提供安全有效地過載保護。
兩種破碎腔結構，適應大范圍產品粒度要求。
手動液壓調整排料口，輕松省力。

SDY系列彈簧圓錐破碎機工作原理

彈簧圓錐破碎機工作時，由電動機通過三角帶、大帶輪、傳動軸、小錐齒輪、大錐齒輪帶動偏心套旋轉，破碎圓錐軸心線在偏心軸套的迫動下做旋轉擺動，使得破碎壁表面時而靠近又時而離開軋臼壁的表面，從而使物料在定錐與動錐組成的環形破碎腔內不斷地受到沖擊、擠壓和彎曲而破碎。經過多次擠壓、沖擊和彎曲后，物料破碎至要求粒度，經下部排出。

廣泛應用于冶金、建筑、水電、交通、化工、建材工業中，適合破碎堅硬、中等硬度以上的各種礦石和巖石。

圖片展示

SDY系列彈簧圓錐破碎機結構圖

SDY系列彈簧圓錐破碎機技術參數

型號	腔形	最小排礦口	最大給料尺寸	電機功率(KW)	開路循環，閉邊排礦口及對應的生產能力（噸/小時）
型號	腔形	最小排礦口	最大給料尺寸	電機功率(KW)	10mm	13mm	16mm	19mm	25mm	31mm	38mm	52mm	64mm	76mm	89mm	102mm
SDY900B	細型	9	87	75	46	59	73	82
	粗型	13	150	75		59	73	91	118	137	164
	特粗型	25	155	75					128	147	175	198
SDY1300B	細型	13	120	200		109	127	146	163	181
	中型	16	180	200			132	159	200	228	253	309
	粗型	19	205	200				173	218	250	295	378
	特粗型	25	220	200					237	273	324	398	455
SDY1700B	細型	16	180	250			182	205	259	296	327
	中型	22	205	250					291	337	381	438
	粗型	25	230	250					354	417	454	610	637
	特粗型	38	315	250							538	630	743
SDY2200B	細型	19	235	400				381	499	617	726	852	1036
	中型	25	280	400					608	726	807	998	1128	1296
	粗型	31	310	400						789	844	1088	1257	1386	1405
	特粗型	38	460	400							880	1179	1361	1473	1531	1643

型號	腔形	最小排礦口	最大給料尺寸	電機功率	開路循環，閉邊排礦口及對應的生產能力（噸/小時）
型號	腔形	最小排礦口	最大給料尺寸	電機功率	3mm	5mm	6mm	10mm	13mm	16mm	19mm	25mm	31mm	38mm	52mm	64mm
SDY900D	細型	3	35	75	27	41	55	68	91
	粗型	3	51	75	27	41	55	68	91	100
	特粗型	6	65	75			59	73	95	114	127
SDY1300D	細型	3	55	200	36	59	82	105	137	164
	中型	6	76	200			82	105	137	164
	粗型	8	90	200				109	159	182	200	228
	特粗型	16	115	200							209	237
SDY1700D	細型	5	60	250		91	137	164	209
	中型	6	76	250			137	164	209	255	282
	粗型	10	115	250				191	255	282	309	337
	特粗型	13	115	250					225	282	309	337
SDY2100D	細型	5	90	400		190	270	345	360	408	475	512
	中型	10	110	400				354	408	454	508	560	613
	粗型	13	150	400					454	480	540	599	685
	特粗型	16	170	400						508	590	653	693	720
